Схемы подключения твердотопливного котла

Схемы подключения твердотопливного котла
Наиболее простые и самые популярные схемы подключения пиролизного твердотопливного котла

19.05.16

схема твердотопливного котла, монтаж котельного
Существует ряд типовых схем подключения твердотопливных котлов

Для правильного подключения твердотопливного котла рекомендуем ознакомиться с наиболее популярными типовыми схемами подключения

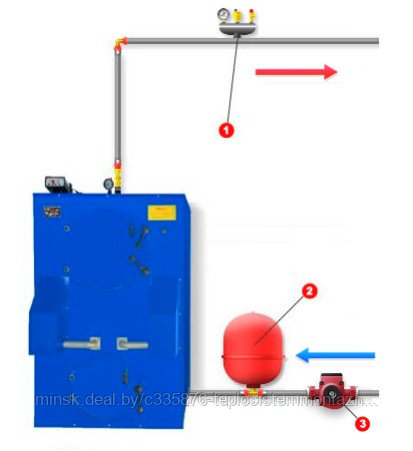

А. Наиболее простая и самая популярная схема подключения пиролизного твердотопливного котла.

Где 1-Группа отвечающая за безопасность котла, 2-Бак расширительный, 3-Циркуляционный насос.

Под пиролизным котлом понимается разновидность твердотопливного, водогрейного котла, в котором топливо (например, дрова) и выходящие из него летучие вещества сгорают раздельно. Обычно как синоним употребляется название газогенераторный котёл, изредка делают различие. Фактически, пиролиз (разложение и частичная газификация под действием нагревания) происходит при любом способе сжигания твёрдого органического топлива.

схема подключения котла, монтаж котельного

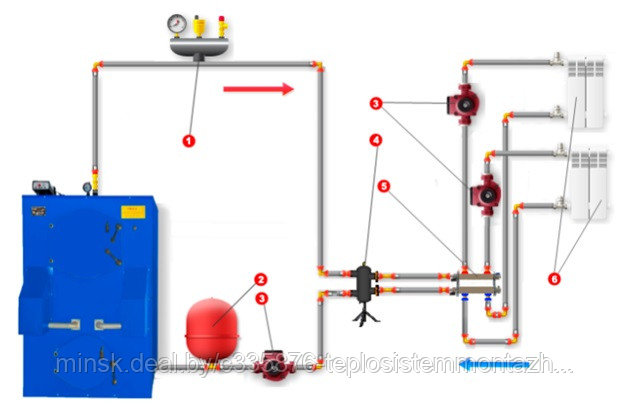

Б. Схема подключения твердотопливного газогенераторного котла с гидрострелкой.

Где 1-Группа безопасности, 2-Расширительный бачок, 3-Насос циркуляционный, 4-Гидрострелка, 5- Гребенки, 6- Радиатор отопления.



монтаж котельного, отопление частного дома, система отопления

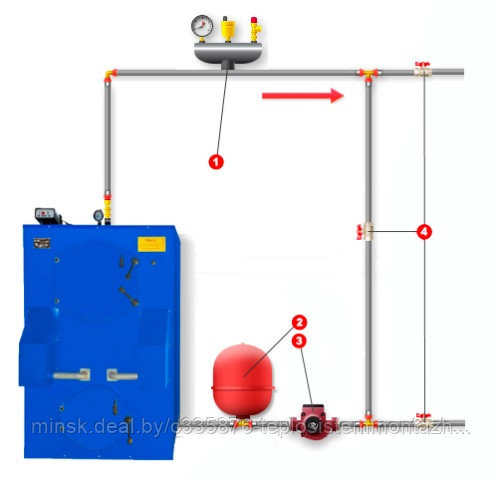

В. Схема подключения котла на твердом топливе включающая в себя контур подмеса

Где 1-Группа безопасности, 2-Расширительный бачок, 3-Насос циркуляционный, 4-Шаровый кран.





монтаж отопления, монтаж котельного, схема твердотопливного котла

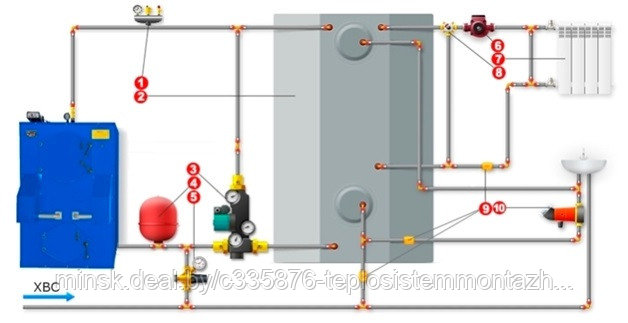

Г. Схема подключения пиролизного котла и теплоаккумулятора под управлением Laddomat 21
Где 1-Группа безопасности, 2-Теплоаккумулятор, 3-Laddomat 21, 4-Расширительный бачок, 5-Подпитывающий клапан,6-Насос циркуляционный, 7-Радиатор отопления, 8- Обратный клапан, 9- Насос циркуляционный.

ООО «ТеплоСистемМонтаж» выполненяет работы по монтажу инженерных систем:

отопления, вентиляции, водоснабжения, канализации, электроснабжения и слаботочных сетей.

Фирма имеет в своем штате высококвалифицированных специалистов, оборудование для монтажа и контроля качества, обеспечивающие выполнение работ в установленные сроки и в строгом соответствии с действующими техническими нормативными актами и перечнем типовых технологических карт.

Внимание! На все виды работ дается гарантия сроком на 5 лет.

Готовы выполнить работы по монтажу систем отопления, вентиляции, водоснабжения, канализации, электроснабжения и слаботочных сетей на объектах различной сложности.
